Simple allumage dans la chambre 2
Définition :
Fonction : Commander l'allumage et l'extinction d'un ou plusieurs récepteurs électriques à partir d'un seul endroit.

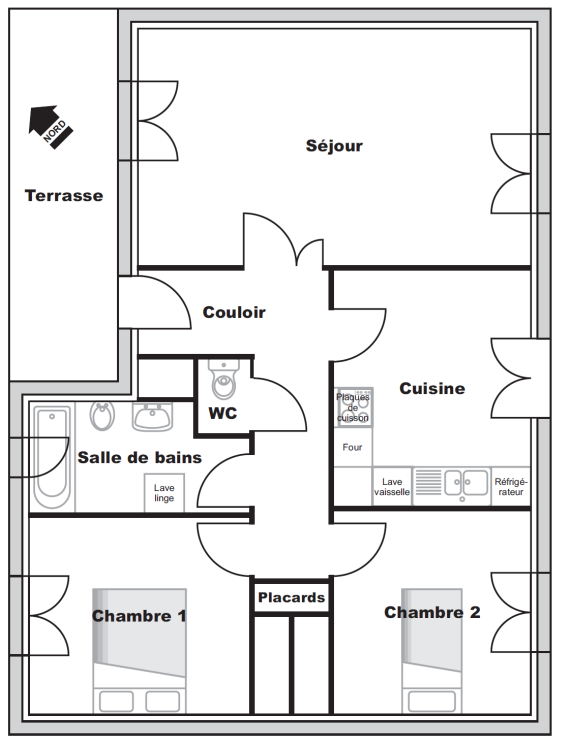

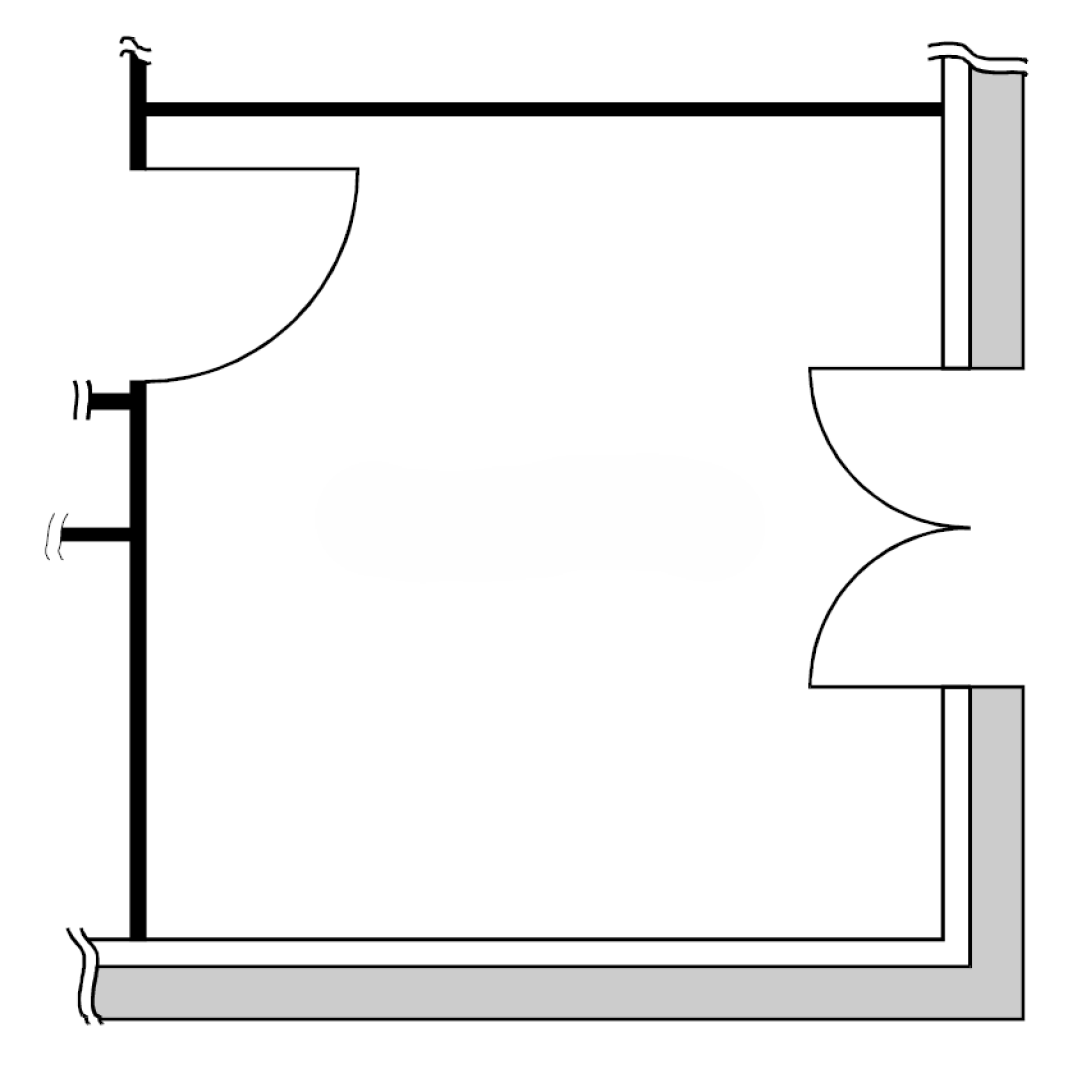

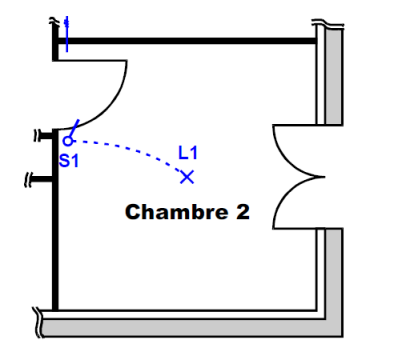

Nous allons réaliser l'installation électrique de l'éclairage de la chambre 2 de l'habitation de monsieur Garojus

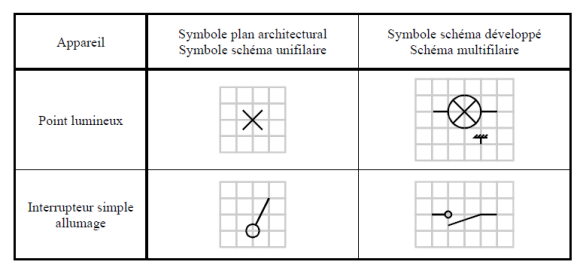

Complément : Symboles utiles à la conception d'un circuit "simple allumage" :
Reproduire les symboles dans le tableau ci-dessous :

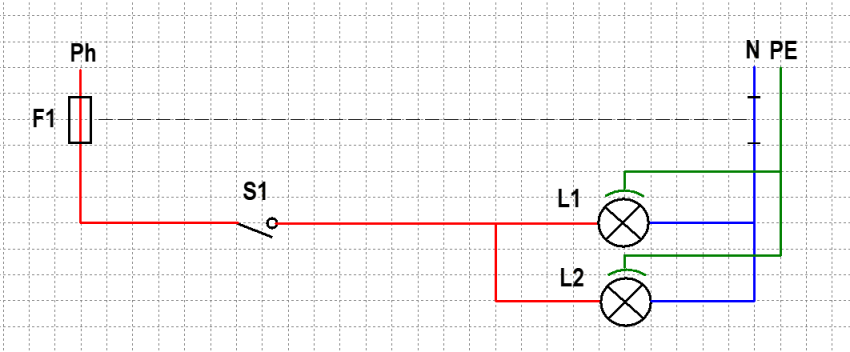

Fondamental : Schéma développé
Fondamental :

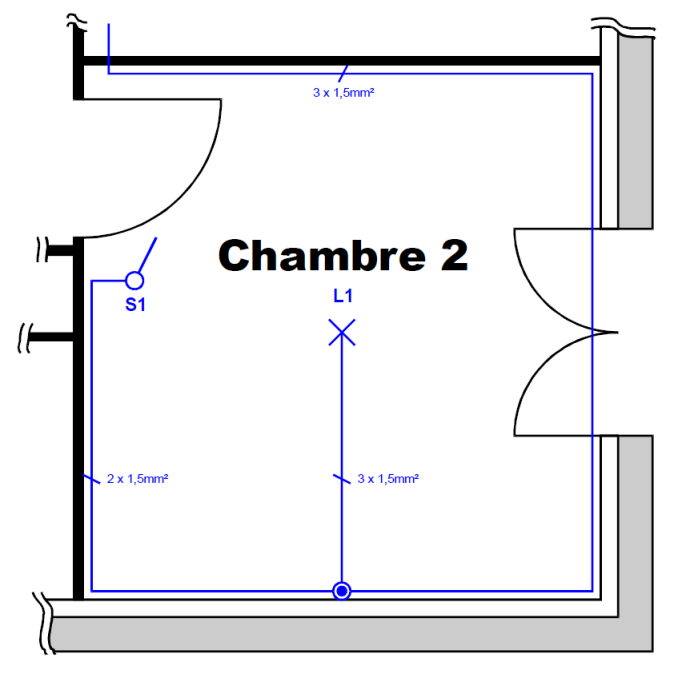

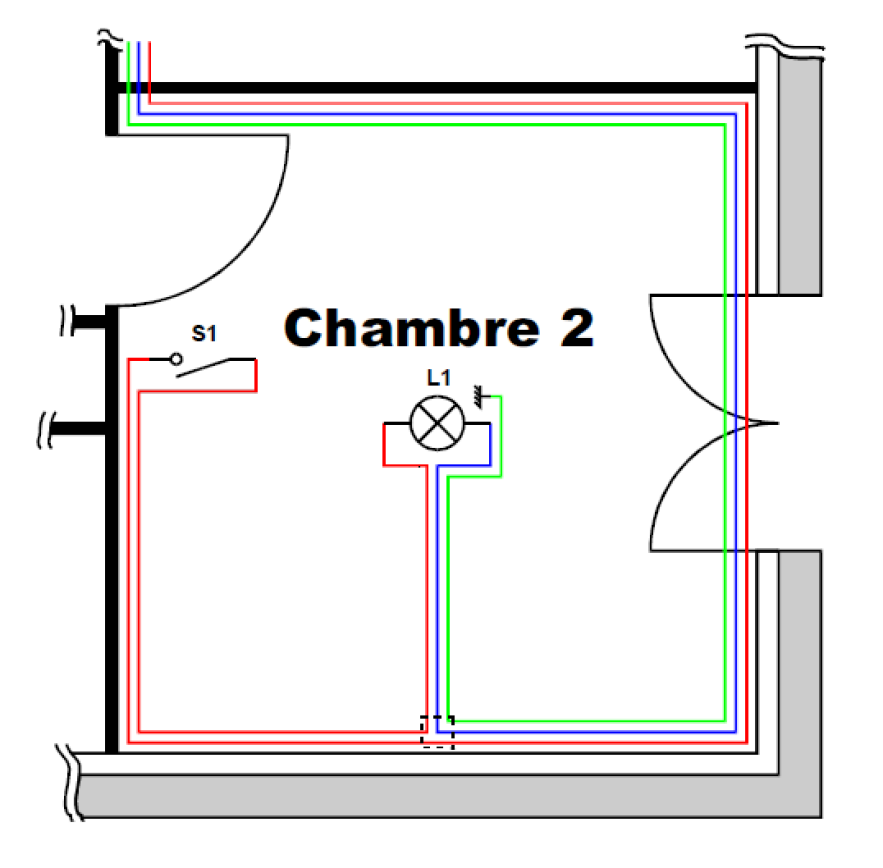

Fondamental : Schéma multifilaire avec les symboles normalisés
Fondamental :

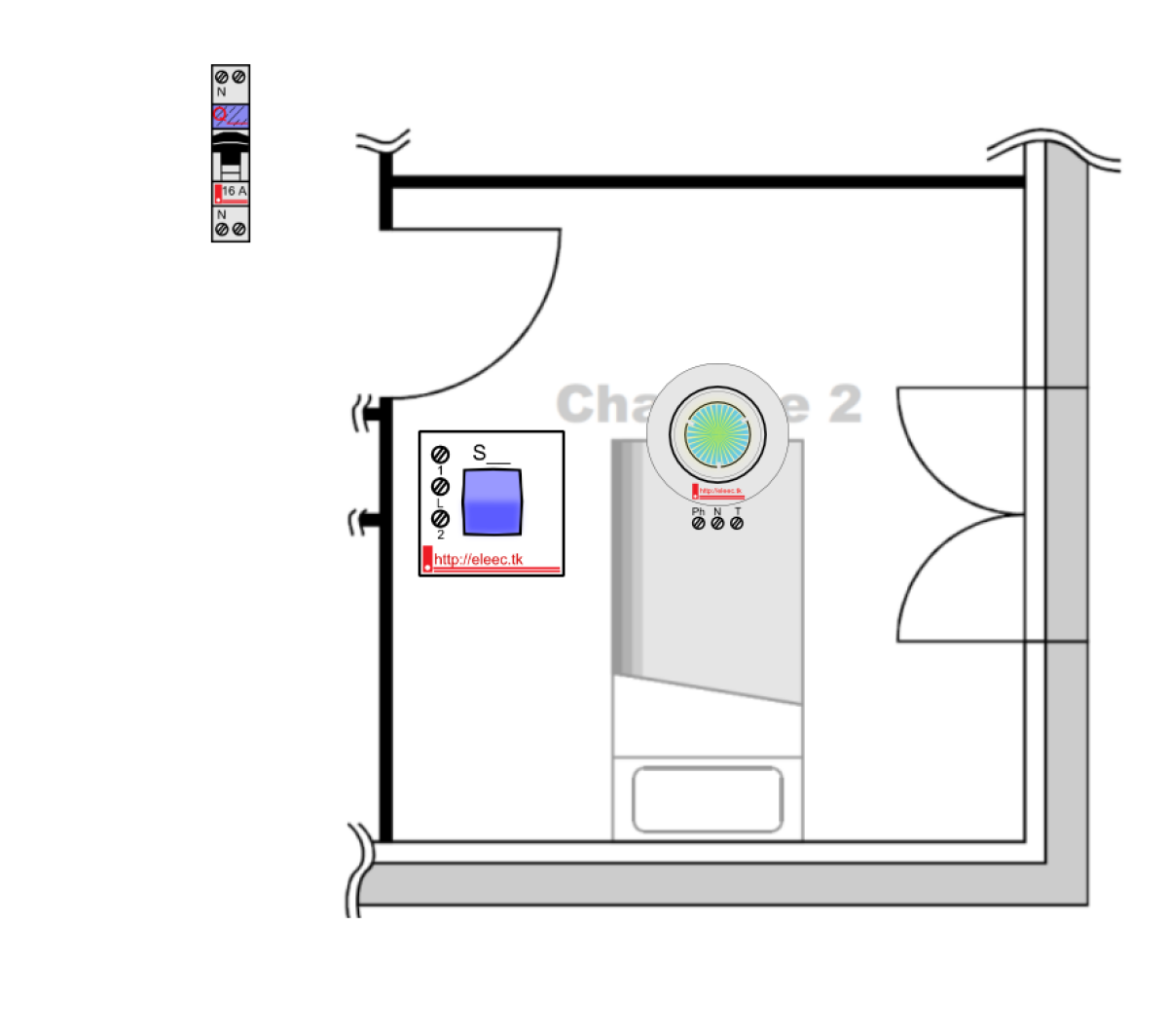

Complément : Exercice : Schéma multifilaire avec appareillages réels
Question : A partir des schémas précédents, réaliser les connexions des appareillages en respectant le cheminement des gaines.

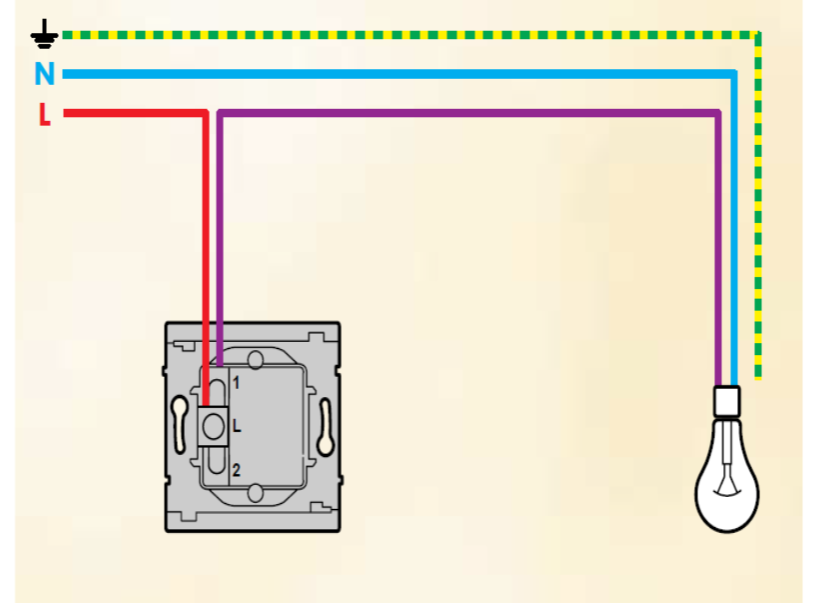

Méthode : Câblage d'un simple allumage
