Sonnette dans l'entrée
Nous allons préparer le câblage de la sonnette du pavillon de Mr Garojus.

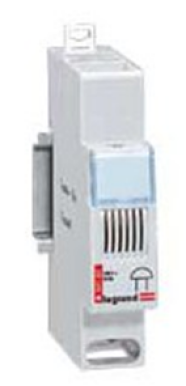

Ce montage est celui qu'on retrouve à toutes les portes d'entrées. Il existe différents modèles de sonneries certains fonctionnent directement à partir de la tension du secteur, d'autres en très basse tension.

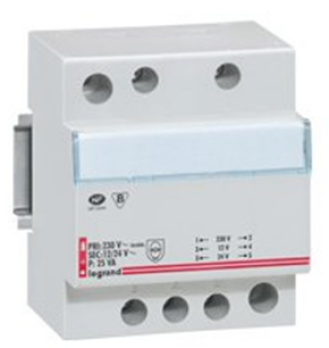

Nous allons nous intéresser à ce dernier type de sonneries fonctionnant à l'aide d'un transformateur qui permet de transformer le 230 V alternatifs du secteur en 12 V.
L'avantage de cette approche est que la tension ne présente aucun risque en cas de contact accidentel avec les fils électriques coté très basse tension

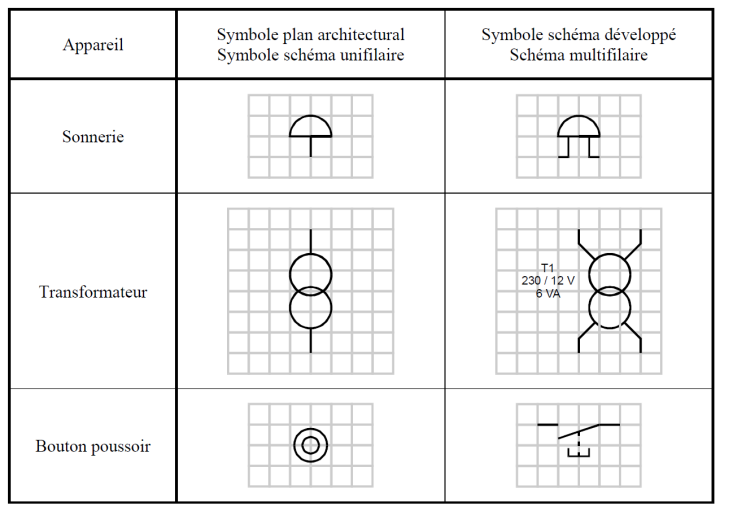

Fondamental : Schéma développé :

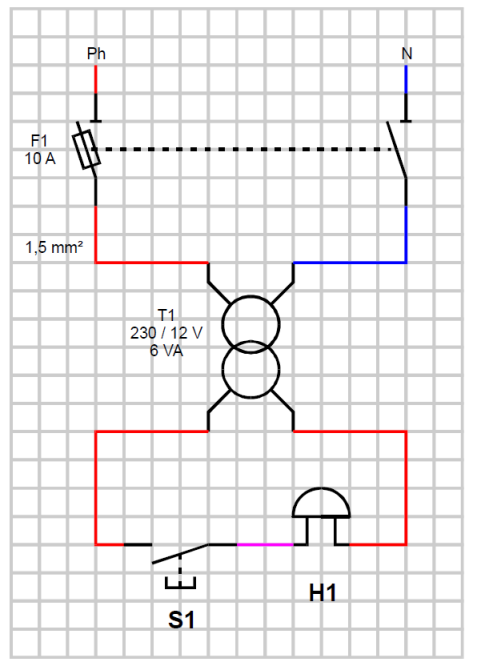

A partir du carnet de câblage Legrand, tracer ci dessous le schéma de principe de la sonnette protégés par disjoncteur.
Fondamental : Schéma architectural :

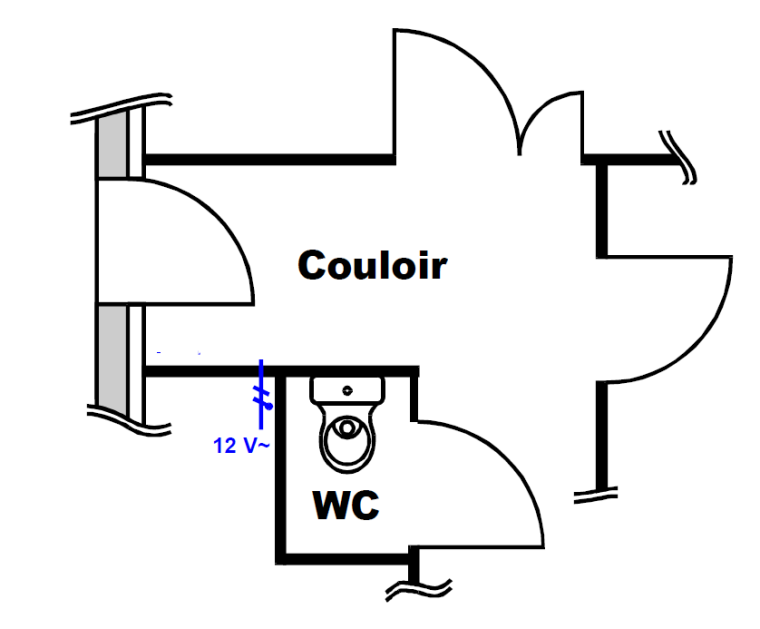

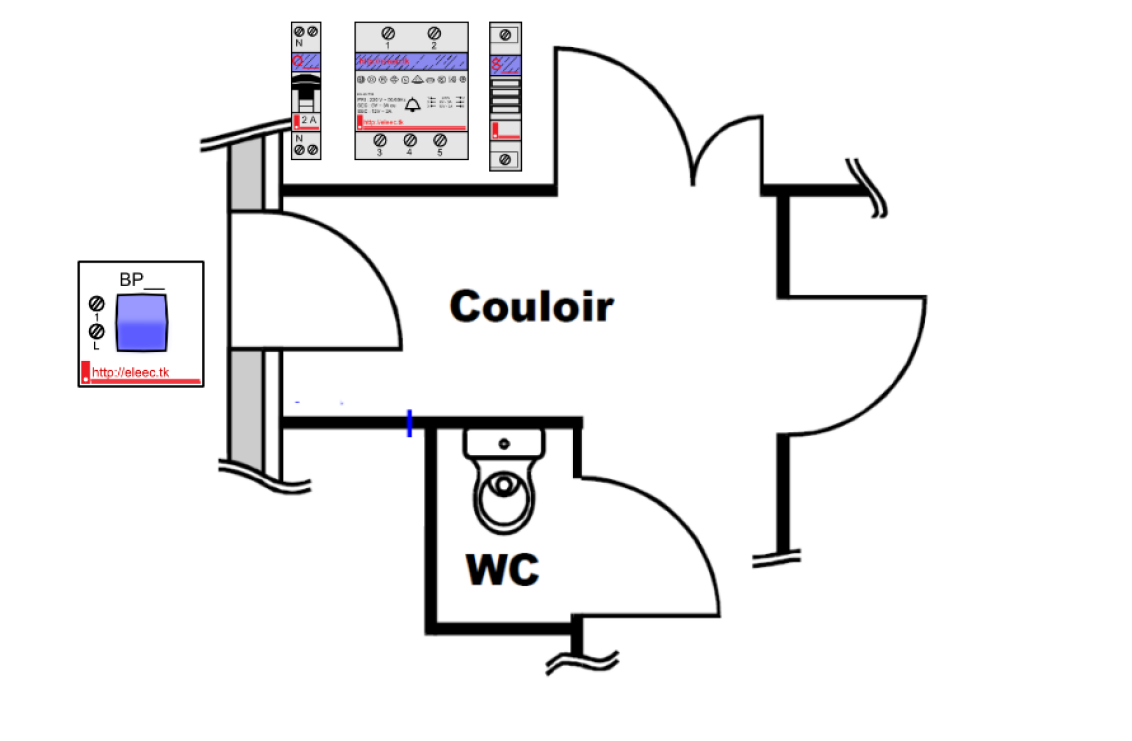

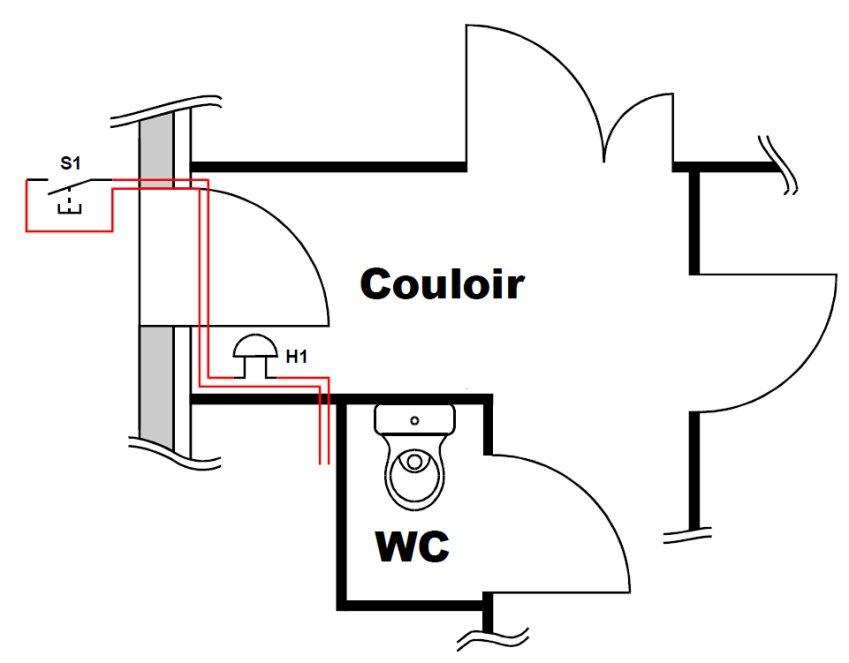

Ci après, nous avons le plan architectural du couloir.

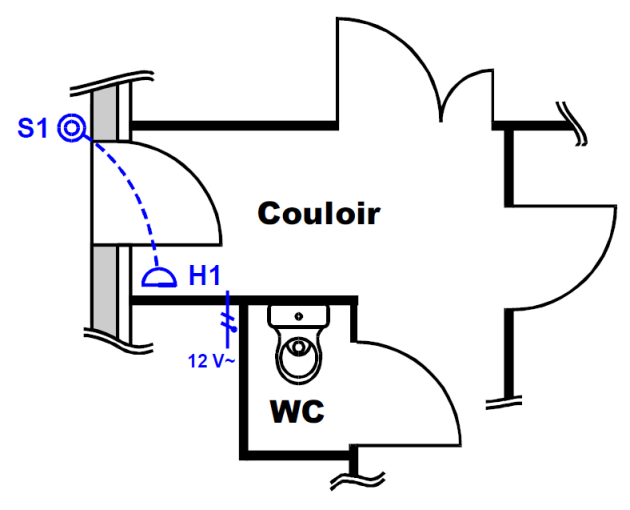

Tracer l'emplacement du bouton poussoir et de la sonnette qui sera montée derrière la porte d'entrée.
Fondamental : Schéma Multifilaire :

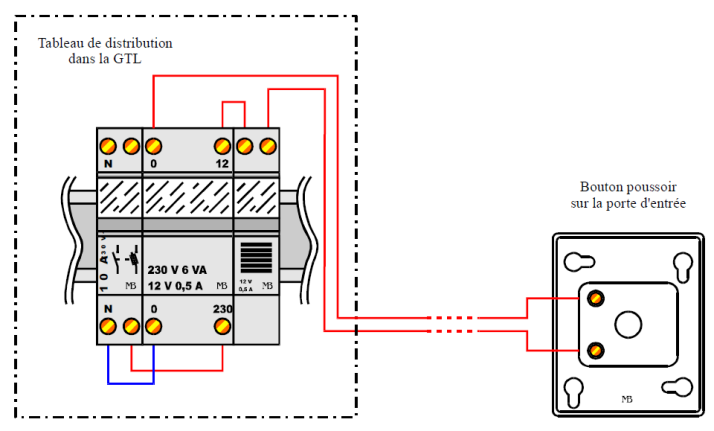

Complément : Exercice : Schéma multifilaire avec appareillages réels
Question : A partir des schémas précédents, réaliser les connexions des appareillages en respectant le cheminement des gaines.
